儀器特點：
l 三軸采用臺灣HIWIN高精度P級直線導軌、研磨級滾珠絲桿，噪音低振動小，動態幾何誤差變形最??；
l 采用優質花崗巖大理石底座、立柱，具有良好的溫度穩定性、抗實效變形能力 。
l 采用花崗巖大理石+航空鋁工作臺，重量輕慣性小、保證高速運行的定位精度及穩態性能。
l 有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
l 采用英國技術的KMN集成式控制盒和三軸進口高性能伺服電機驅動,實現全閉環的控制 。
您選擇的是： DBM432-H級 長度單位：MM
|
型號 |
DBM322-H |
DBM432-H |
DBM542-H |
|
X\Y\Z測量行程 |
300*200*200 |
400*300*200 |
500*400*200 |
|
工作距離 |
95mm |
||
|

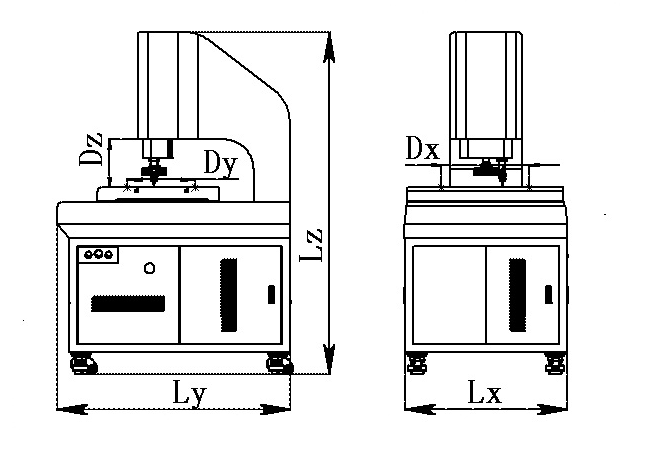

外形尺寸 Lx*Ly*Lz |
715*960*1710 |
815*1160*1710 |
915*1360*1710 |
|
最大載荷 |
30Kg |
30Kg |
30Kg |
|
儀器重量 |
350Kg |
450Kg |
550Kg |
|
電源 |
220V+10%, 50HZ-60HZ |
||
|
測量精度 |
X/Y軸（3.0＋L/200）μm，Z軸（5.0+L/200）μm |
||
|
重復精度 |
X/Y軸（2.0＋L/200）μm（標準件） |
||
|
計算機（選配） |
聯想品牌商務機：酷睿雙核 2.5/內存2G/硬盤500G/19″液晶彩色顯示器 |
||
|
接觸式測頭（選配） |
英國RENISHAW MCP接觸式測頭 |
||
|
傳動絲桿 |
X/Y/Z三軸臺灣HIWIN研磨級滾珠絲桿 |
||
|
直線導軌 |
X/Y/Z三軸臺灣HIWIN/P級直線導軌 |
||
|
電機 |
X/Y/Z三軸進口高性能伺服電機 |
||
|
控制器 |
科曼尼KMN/HD755全閉環控制系統 |
||
|
光柵尺 |
臺灣萬濠1μm 封閉式玻璃光柵尺 |
||
|
影像系統 |
美國TEO高清彩色1/3″攝像機+圖像卡 影像放大倍數18 X -280X |
||
|
鏡頭 |
0745D高清晰連續變倍鏡頭/放大倍率0.7-4.5X可選配：0.5X物鏡，放大倍率15-115X，可選配：2X物鏡，放大倍率60-460X。 |
||
|
光源系統 |

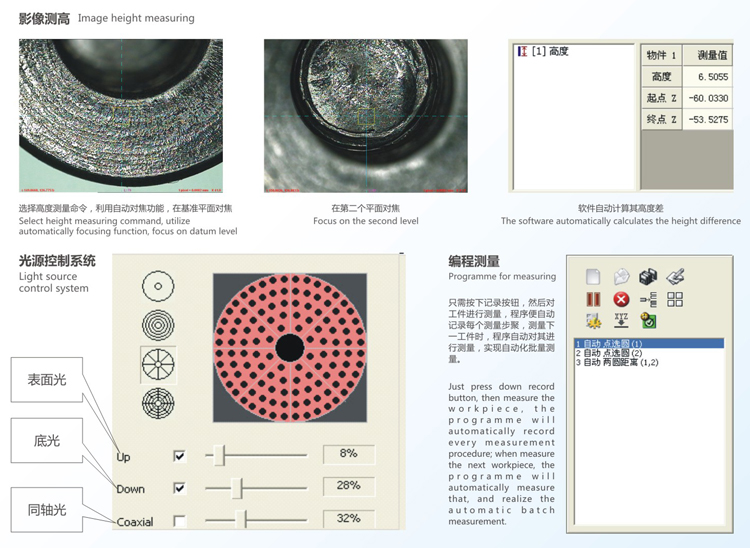

程控六環八分區環形表面光源+平行輪廓LED冷光源 |
||

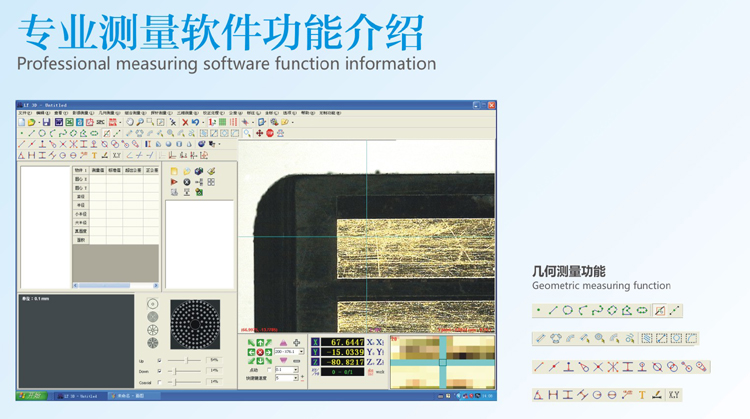

測量軟件：
是 一款真正的復合式軟體，研發團隊25年專業量測軟體的成功開發經驗，將激光、測頭和影像完美結合的一款全新的復合式量測軟件。
操作間單、功能強大，集合了CAD導入比對、全圖形化顯示、快速點擊操作、即時數據比對、報告格式多樣化、演算法先進等多項特點，在演算法的先進和準確度上，也一樣給予保證。
廣泛地應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB板、電子元件、半導體、觸控式屏幕、液晶面板、醫療器材、刀具、軸承、端子等行業。
軟件功能
一、 功能：包括三次元、二次元、工具顯微鏡、投影儀的功能。
二、 功能強大的2D/3D測量系統
①光學座標系統為基點測量產品的任意二維尺寸。
②探針座標系統為基點測量產品的三維空間及二維平面尺寸。
③采用相同的座標系統，使用測頭的三維測量可與影像二維混合使用或使用影像的二維平面與三維立體測量完美結合。
基本功能介紹：
1. 完整的幾何尺寸（點、線、面、圓、球、圓柱、弧、圓錐）、形位公差（直線度、平面度、真圓度、真球度、圓柱度、位置度、平行度、垂直度）測量功能。
2. 組合元素量測，如角度,,圓心距,圓切線,兩線距，兩線中線,中心點，垂直距離，角平分線,兩線交點等
3. 形位誤差量測，如同心度,真圓度,直線度,平行度等
4. 強大之數學運算分析
5. 影像直接經由計算機屏幕顯示觀察直接量測存盤

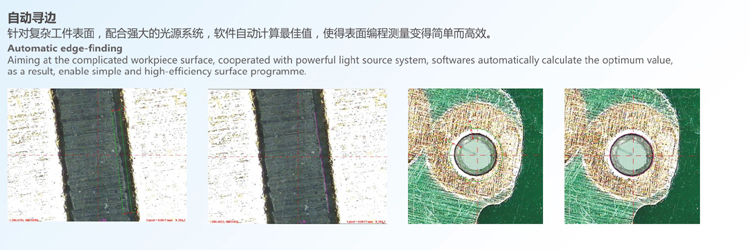

6. 利用影像工具可快速進行2D輪廓邊界點掃描
7. 量測工件圖形化顯示，圖形可存盤、打印，并可以轉TXT、WORD、EXCEL及AUTOCAD檔案式
8. 提供公差分析，可進行有效之品管檢驗
9. 工件的對象化可直接對對象進行幾何基本運算
10. 兼容于2000, XP操作系統
高級功能介紹：
11. 自動對焦
12. 影像自動捕捉，操作簡便，量測精度高
13. IUI功能，以盡可能少的時間完成操作
14. AUTOCAD讀檔，圖形比對
15. 全自動同心變倍，同一工件可在不同倍率下量測（選配）
16. 工作不必擺正，有座標轉換功能，量測效率高
17. 編程序自學習、陣列復制等功能實現大批量自動檢測，提高工作效率。
18. SPC功能
19. 靜態量測功能。
20. 工件測量圖片取像功能。
21. 提供強大的線性與非線性補償功能，保證機臺精度更高。
工作不必擺正，有座標轉換功能，量測效率高
