概述
便攜式金相顯微鏡又名現場金相顯微鏡。由于其進行檢測時不會破壞工件，能保證工件的完整性，從而廣泛適用于航空、機械、車輛、、冶金、軋輥、鍋爐及壓力容器的制造及檢驗，石油化工、鐵路、造船、電廠、設備安裝、大型模具、檢測、質量監督、理化試驗室等行業應用。還可應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或對材料處理后金相組織的研究分析等工作。
主要功能
LM20是一系列新型用于現場觀察、分析的金相顯微鏡。
● 采用標準195光學系統，配置平場消色差金相物鏡；
● 視野范圍大，視場背景均勻，成像分辨率高、質量清晰，眼點高，觀察更舒適；
● 采用3W高還原真彩LED光源，支持適配器、充電寶、手機（反充）、車載供電等設備供電；
● 采用粗微動同軸調焦機構，滿足國家對金相顯微鏡所制定的行業標準，兩級差速手輪，實現對目標的快速和精準對焦功能；
● 攝像頭可與觀察筒同時觀察，通過智能手機、平板電腦等智能設備同步成像；
● 可選配數碼攝像裝置（工業相機）、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；
● 適用場合∶工廠檢測檢驗、野外金屬觀察、鍋爐表面檢測，教學實驗教室等；
● 應用范圍:金屬、礦產、陶瓷、電子等。
技術數據
|
放大倍數范圍 |
40×～1000× |
|
目鏡 |
10×大視野、高眼點平場目鏡，視場數Φ20（單位：mm） |
|
物鏡 |
有限遠平場金相物鏡：4×/10×/20×/40×/50×/100×（Dry） |
|
觀察筒 |
目鏡觀察筒與攝像頭同時觀察 |
|
物鏡轉換器 |
三孔傾角轉換器 |
|
粗微調焦裝置 |
粗微同軸調焦，粗調行程30mm，微調每圈0.2mm，格值2μm，粗調帶松緊調節 |
|
XY移動臺 |
帶開關磁力底座，三層機械移動臺，吸力達125KG |
|
光源電氣 |
3W真彩LED，適配器、充電寶、手機（反充）、車載供電等設備供電 |
|
攝像接口 |
可調C-MOUNT適配器接口 |
|
數碼攝像系統 |
可配置攝像裝置（CMOS/CCD工業相機等）及軟件系統 |
|
數碼照相裝置 |
可配置CANON、NIKON、OLYMPUS等多種數碼相機 |
|
金相分析系統 |
普及型顯微軟件、專業金相分析評級軟件等可選 |
|
儀器重量 |
凈重：3kg 毛重：8kg（標配機、提手箱、紙箱） |
|
儀器尺寸 |
儀器尺寸：24（高）*22*22 包裝尺寸：38*45*26（單位：cm） |
產品型號
|
名稱 |
LM20-5 |
|
主機（3WLED) |
● |
|
粗微同軸調焦機構 |
● |
|
WF10×/20mm 高眼點平場目鏡 |
● |
|
WF12.5X 目鏡 |
● |
|
三孔傾角轉換器 |
● |
|
有限遠平場金相物鏡4× |
○ |
|
有限遠平場金相物鏡10× |
● |
|
有限遠平場金相物鏡20× |
● |
|
有限遠平場金相物鏡40× |
● |
|
有限遠平場金相物鏡50× |
○ |
|
有限遠平場金相物鏡100× |
○ |
|
XY移動臺帶開關磁力底座 |
● |
|
三通攝像接口 |
● |
|
DC電源 |
● |
|
5000MA充電寶 |
● |
|
產品說明書 |
● |
|
WIFI數碼CCD 500萬 |
● |
|

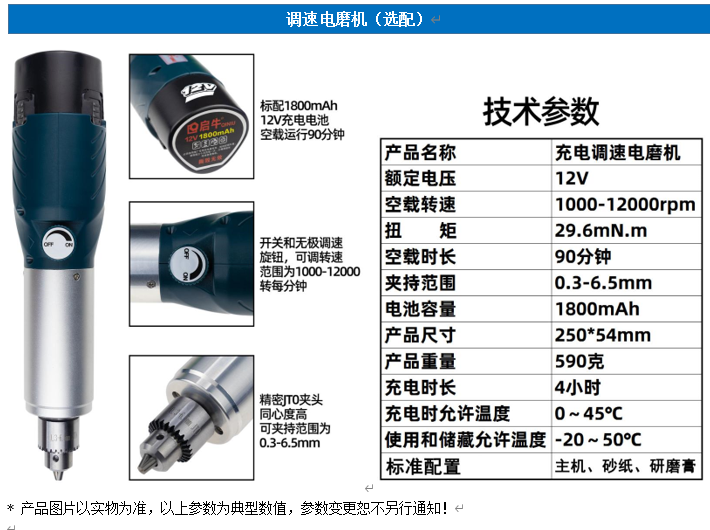

打磨拋光設備 |
● |
|
符號“●”為標準配置部件 “○”為選配部件 |
|
