儀器特點：
三軸均采用高精度V型導軌、精密級無牙螺桿傳動，噪音低振動小，動態幾何誤差變形最??；
采用優質花崗巖大理石底座、立柱，工作臺，具有良好的溫度穩定性、抗實效變形能力 。
有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
采用英國技術的KMN集成式控制盒 。
您選擇的是： 3020C 長度單位：mm
|
型號 |
2010C |
3020C |
|
X\Y\Z測量行程 |
200*100*200 |
300*200*200 |
|
工作距離 |
90mm |
|
|

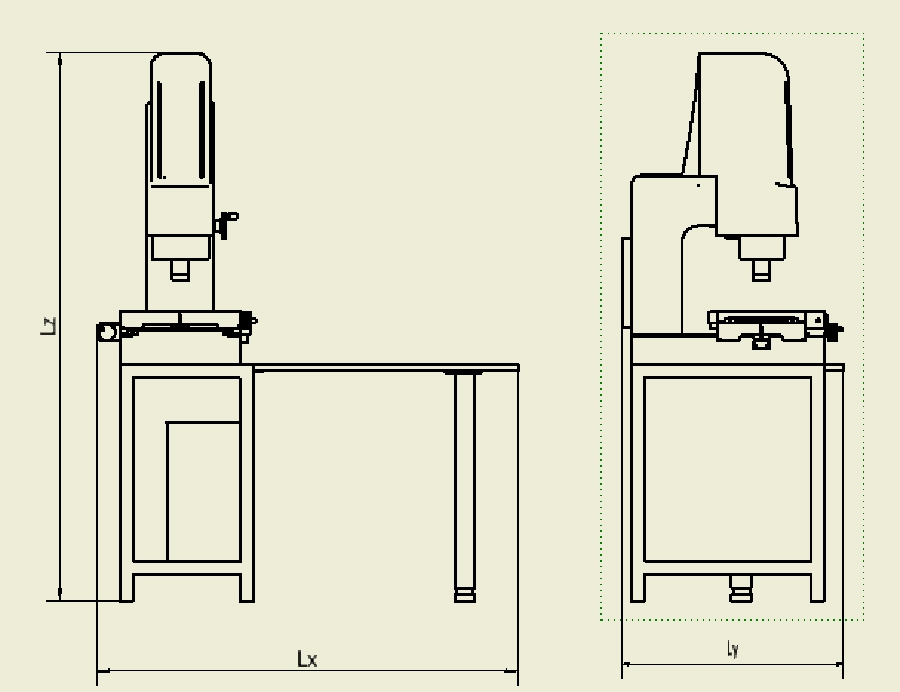

外形尺寸 Lx*Ly*Lz |
650*700*1000 |
700*840*1000 |
|
最大載荷 |
30Kg |
30Kg |
|
儀器重量 |
100Kg |
220Kg |
|
電源 |
220V+10%, 50HZ-60HZ |
|
|
測量精度 |
X/Y軸：（3.0＋L/200）μm，Z軸：（5.0+L/200）μm |
|
|
重復精度 |
≤3μm |
|
|
計算機 |
酷睿雙核 2.8/內存4G/固態硬盤120G/19.5″液晶彩色顯示器 |
|
|
控制傳動計數系統 |
西德高精密無牙螺桿 |
|
|
臺灣樂品高精度V型導軌 |
||
|

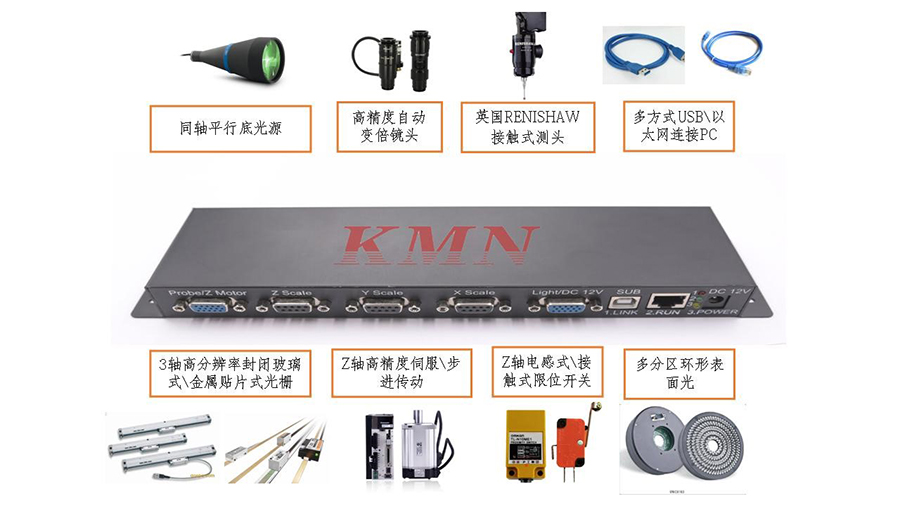

英國KMN-600多功能控制盒 |
||
|
億濠0.5μm 封閉式玻璃光柵尺 |
||
|
影像系統 |
美國TEO高清彩色1/3″攝像機+圖像卡 影像放大倍數30 X -230X |
|
|
SANWEN 高清晰連續變倍鏡頭/放大倍率0.7-4.5X 可選配：0.5X物鏡，放大倍率15-115X 可選配：2X物鏡，放大倍率60-460X |
||
|
光源系統 |
LED環形表面光源+平行輪廓LED冷光源 |
|

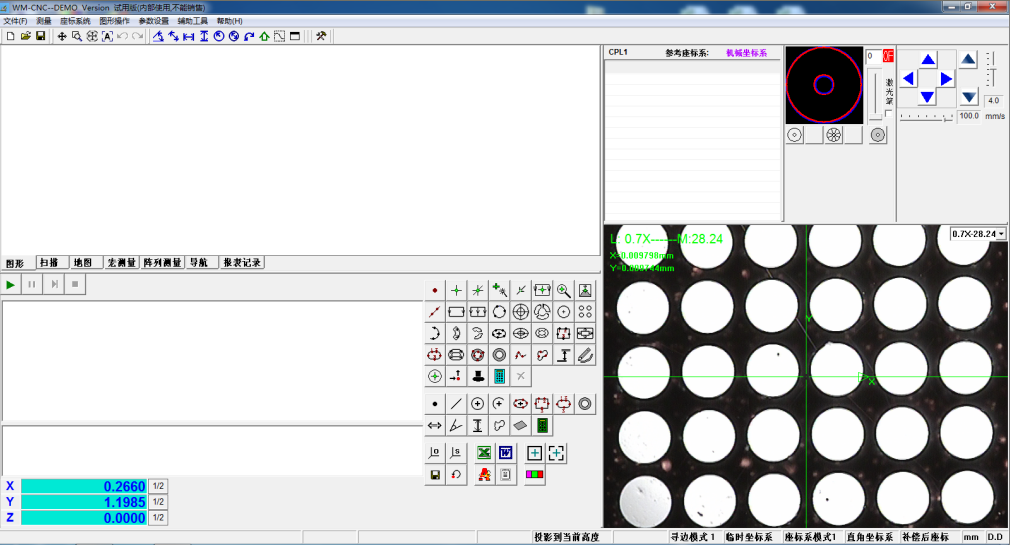

測量軟件：
視帝2D測量軟件是一款操作簡單、功能強大影像測量軟件，集合了完整的幾何尺寸（點、線、圓、弧、距離、角度）、形位公差（直線度、真圓度、、位置度、平行度、垂直度）測量功能。
廣乏應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB板、電子元件、半導體、觸控式屏幕、液晶面板、醫療器材、刀具、軸承、端子等行業。
軟件功能
1、座標平移和座標擺正，測量更加方便快捷，提高測量效率
2、方便快捷的元素組合功能，用戶只需簡單的點選圖形就可組合出點、線、圓、距離、角度
3、測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存
4、測量數據可發送到Excel中，進行統計分析.☆中文 英文 繁體三種語言界面切換
5、十字線尋邊 邊緣變色 人工采點

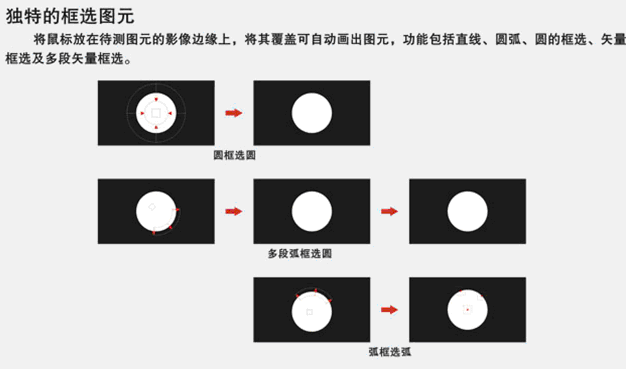

6、多種尋邊模式，電腦自動取點，自動識別圓、弧， 大大提高采點速度
7、圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除
8、設置影像的灰度，飽和度，對比度，影像保存為BMP格式

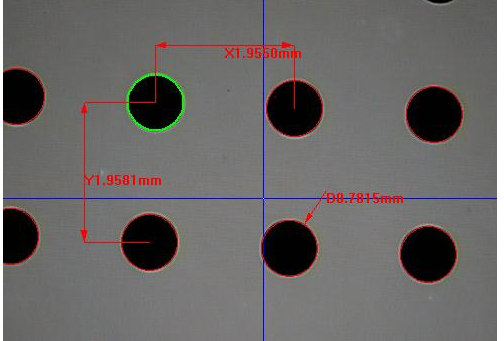

9、圖像二維標定，實現尺寸的精確測量；含線、圓、角度、矩形、多邊形等多種測量工具，對距離、直徑、夾角、面積、周長等參數進行實時測量；
11、元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
12、元素預置：點、線、圓、弧

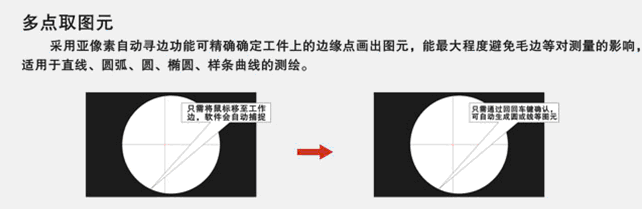

13、自動尋邊功能，圖像銳化，消除物體邊緣毛刺影響，提高檢測精度和重復性。圓環測量，角度測量，線寬，線距等測量。
