概述
便攜式粗糙度儀是一臺便攜式觸針表面粗糙度形狀測量儀，適用于車間檢定站、實驗室、計量室等環境的檢測。測量參數符合國際標準并兼容美國、德國、日本英國等一些工業發達國家的標準。測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。
主要功能
● 機電一體化設計，體積小，重量輕，使用方便；
● 采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
● 大量程，多參數 Ra,Rz,Rq,Rt，Rp,Rv,R3z,R3y,RzJIS,Rsk,Rsm,Rku,Rs、RPc、Rk、Rpk、Rvk、 Ry、Mr1、Mr2、Rmax
● 128×64 OLED 點陣顯示器，數字/圖形顯示；高亮無視角；
● 顯示信息豐富、直觀、可顯示全部參數及圖形；
● 兼容 ISO、DIN、ANSI、JIS 多個國家標準；
● 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
● 有剩余電量指示圖標，提示用戶及時充電；
● 可顯示充電過程指示，操作者可隨時了解充電程度
● 連續工作時間大于 20 小時
● 超大容量數據存儲，可存儲 100 組原始數據及波形。
● 實時時鐘設置及顯示，方便數據記錄及存儲。
● 具有自動休眠、自動關機等節電功能
● 可靠防電機走死電路及軟件設計
● 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；
● 全金屬殼體設計，堅固、小巧、便攜、可靠性高。
● 可連接電腦和打印機；
● 可打印全部參數或打印用戶設定的任意參數。

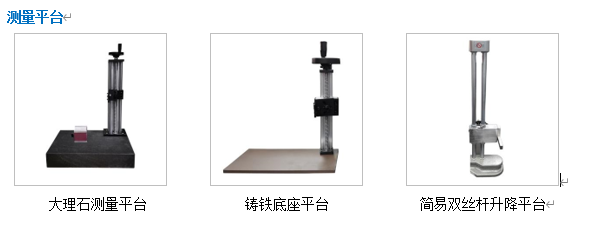

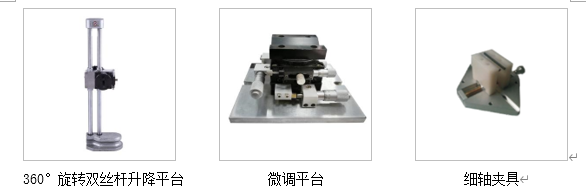

● 可選配曲面?zhèn)鞲衅?、小孔傳感器、測量平臺、傳感器護套、接長
適用材料
適用于加工業、制造業、檢測、商檢等部門，主要適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定。
基本原理
本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表 面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP 芯片對采集的數據進行數字濾波和參數計算，測量結果在顯示器上給出，也可在打印機上輸出，還可以與 PC 機進行通訊。

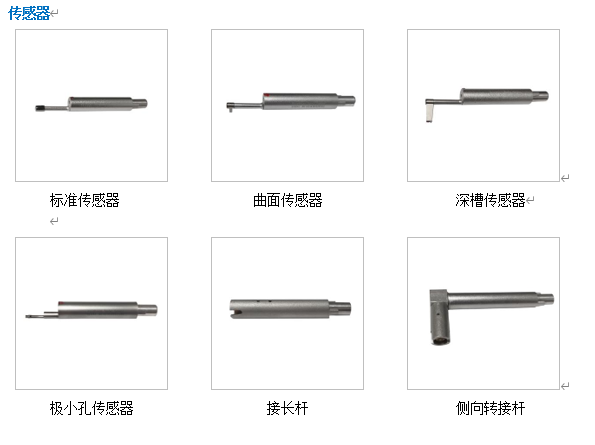

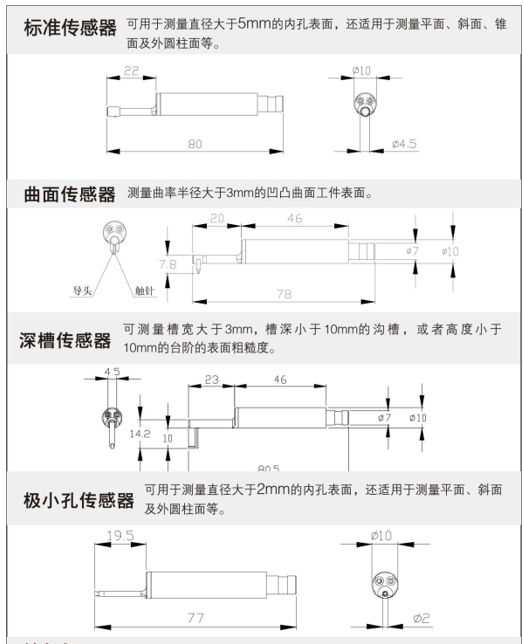

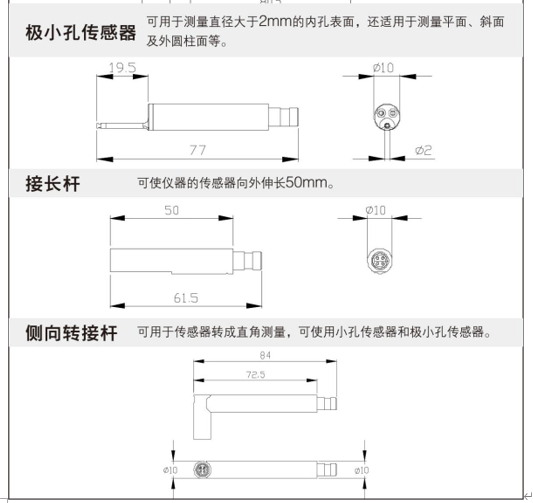

傳感器
|
傳感器性能指標 |
|
|
檢測原理 |
電感式 |
|
測量范圍 |
160μm |
|
針尖半徑 |
5μm |
|
針尖材料 |
金剛石 |
|
觸針測力 |
4mN(0.4gf) |
|
觸針角度 |
90° |
|
導頭縱向半徑 |
45mm |
規格參數
|
項目 |
WAY-CZ-941 |
|
|
測量范圍 |
Z 軸 （垂直） |
160μm |
|
X 軸 （水平） |
17.5mm |
|
|
分辨率 |
Z 軸 （垂直） |
0．01μm/±20μm |
|
0．02μm/±40μm |
||
|
0．04μm/±80μm |
||
|
測量項目 |
參數 |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
|
標準 |
ISO,ANSI,DIN,JIS |
|
|
圖形 |
支承率曲線， |
|
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
|
取樣長度 |
0.25,0.8,2.5mm |
|
|
評定長度 |
Ln= lr×n n=1~5 |
|
|
傳感器 |
測量原理 |
位移式差動電感 |
|
觸針 |
天然金剛石，90 錐角，5μm 針尖半徑 |
|
|
測力 |
<4mN |
|
|
導頭 |
硬質合金，滑行方向半徑 40mm |
|
|
滑行速度 |
lr=0.25, Vt=0.135mm/s |
|
|
lr=0.8, Vt=0. 5mm/s |
||
|
lr=2. 5, Vt=1mm/s |
||
|
返回 Vt=1mm/s |
||
|
示值誤差 |
不大于±10% |
|
|
示值變動性 |
不大于 6% |
|
|
電源 |
內置鋰離子充電電池，用 DC5V,800mA 充電器充電 |
|
|
外形尺寸 |
141×55×40mm |
|
|
重量 |
約 400g |
|
|
工作環境 |
溫度：- 20℃ ~ 40℃；濕度：< 90% RH |
|
|
儲存運輸環境 |
溫度：- 40℃ ~ 60℃；濕度：< 90% RH |
|
測量參數
|
參數 |
顯示范圍 |
|
Ra Rq |
0.005μm ~ 16μm |
|
Rz; R3z ; Ry ; Rt; Rp; Rm |
0.02μm ~ 160μm |
|
Sk |
0 ~ 100% |
|
S; Sm |
1mm |
|
tp |
0 ~ 100% |
標配配置
|
主機 |
1臺 |
|
標準傳感器 |
1支 |
|
多刻線樣板 |
1塊 |
|
樣板支架 |
1個 |
|
活動支架 |
1套 |
|
電源適配器 |
1個 |
|
USB充電電纜 |
1根 |
|
儀器箱 |
1個 |
|
使用說明書 |
1 本 |
|
合格證 |
1 張 |
|
保修卡 |
1 張 |
